鋼管X射線照相探傷檢測技術

發布時間:2020/6/18 15:25:37

鋼管無損檢測技術

在無損檢測技術發展帶動下,鋼管制造行業能實現更好、更高的質量控制,當前在生產中,對于全焊縫的檢測通常會借助X射線檢測設備來進行 100%檢測。也有制造商采取CR射線檢測技術和DR射線檢測技術,但是從本質上看原理相近,其狀態布置都是保持射線源和圖像接收設備之間的垂直,運管小車帶動鋼管實現旋轉,這樣能保證所有焊縫通過X射線源,以此來達到全焊縫 100%檢測。

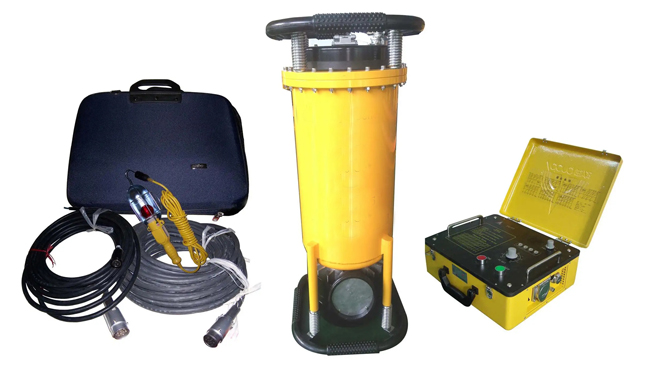

鋼管X射線檢測設備使用

從原理上可以看出,鋼管電視檢測設備系統主要包括兩個部分,其一是成像部分,其二是機械控制部分。

(1)從檢驗的方法來分析,射線實時成像檢測

過程中,圖像會隨著射線的透照而同時產生,通過監視器能對圖像進行觀察,其中最關鍵的一個環節是在于利用熒光屏的作用來轉換光和射線。熒光屏接收到透過工件的射線源后會形成圖像,電視攝像機會對其進行攝像,獲得的圖像直接在顯示監視器上呈現,也有部分圖像在經過計算機處理后再予以呈現,操作人員根據此圖像來對工件的內部質量進行評判。


(2)從機械部分的結構上可以看出,探傷長廊內的一個重要部件就是機械控制部分,探臂將X射線發生器托舉在懸空位置,運管車可實現鋼管的運送,運管小車可實現橫向行走和旋轉,通過相關控制可將鋼管焊縫按要求經過圖像接收窗口。在此套動作的配合下能做到流水線作業,實現靜態檢測或動態檢測。


生產的鋼管會在壁厚和直徑上存在一定規格差異,這就導致了工件與射線發生器之間有著不同的焦距 ;在相關規范和標準的指導下,進行檢測過程中需要保證工件與X射線發生器之間的焦距保持在一個固定值,為實現這一目的,主要是通過調節探臂的高度來實現,以此來對射線透照焦距進行調整。


在鋼管的流水線檢測過程中,鑒于其管徑和壁厚規格不同需要對X射線工業電視檢測設備進行對應調整,以此滿足不同焦距需求,采用新裝置能夠有效降低工作強度,并提升工作效率。新設備有著更加平穩的工作狀態、更加合理的布局和更加整體的規劃,有著更好的適用性,利于設備的規范化管理,也有利于安全工作落實,具有較好的推廣應用前景。
