數字式超聲波探傷儀的特點及圖像顯示

超聲波探傷缺陷定性歷來就是一個疑難問題，今天我們?nèi)砸揽刻絺藛T的經驗和分析判斷。雖然自動化探傷已經出現，但超聲波探傷儀還是我們主要的探傷手段。

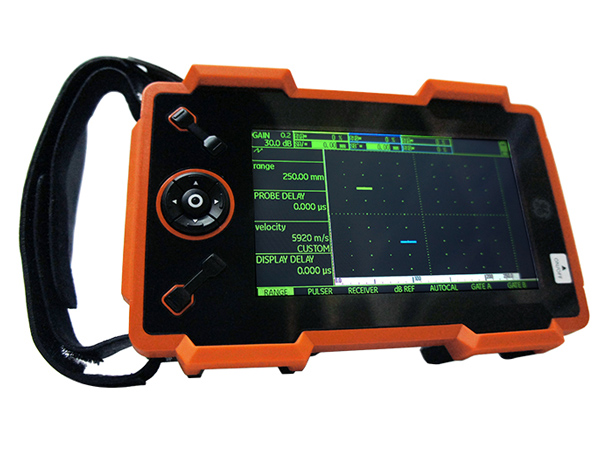

數字式超聲波探傷儀介紹

我們通常對被測物體發射超聲波，然后利用其反射、多普勒效應、透射等來獲取被測物體內部的信息并經過處理形成圖像。超聲波探傷儀采用多普勒效應法是利用超聲波在遇到運動的物體時發射的多普勒頻移效應，得出該物體的運動方向和速度等特性；透射法則是通過分析超聲波穿過被測物體之后的變化而得出物體的內部特性的，其應用目前還處于研制階段；目前國內應用最多的是超聲波反射法，反射法是基于超聲在通過不同聲阻抗組織界面時會發生較強反射的原理工作的，聲波從一種介質傳播到另外一種介質的時候兩者之間的界面處會發生反射，而且介質之間的差別越大發射就會越大，所以我們可以對一個物體發射出穿透力強、能夠直線傳播的超聲波，然后對反射回來的超聲波進行接收并根據這些反射回來的超聲波先后、幅度等情況進行判斷。

數字式超聲波探傷儀特點

首先，數字式超聲波探傷儀一般都可自動檢測、計算、記錄，有些還能自動進行深度補償和自動設置靈敏度，因此檢測速度快、效率高。

其次，數字式超聲波探傷儀對模擬信號進行高速數據采集、量化、計算和判別，其檢測精度可高于傳統儀器檢測結果。記錄和檔案檢測，數字式超聲波探傷儀可以提供檢測記錄直至缺陷圖像。

最后，數字式超聲波探傷儀可全面、客觀地采集和存儲數據，并對采集到的數據進行實時處理或后處理，對信號進行時域、頻域或圖像分析，還可通過模式識別對工件質量進行分級，減少了人為因素的影響，提高了檢索的可靠性和穩定性。

數字式超聲波探傷儀圖像處理

探傷儀圖像處理就是將接收的信號轉換成為我們想要的圖像。其顯示種類可分為A型顯示、B型顯示、C型顯示、F型顯示、M型顯示等。其中A型顯示是將接收的超聲波信號處理成波形圖像，根據波形的形狀可以看出被測物體里面是否有異常和缺陷位置、大小等；B型顯示是將并排很多條經過輝度處理的探測信息組成二維的、反應出被測物體內部斷層切面的解刨圖像，適合觀察內部處于靜態的物體；M型顯示是將一條經過輝度處理的探測信息按時間順序展開形成一維的空間多點運動時序圖，適合觀察內部處于運動狀態的物體。

數字式超聲波探傷儀不僅可以做到非常準確，而且相對其他探傷來說更加方便、快捷。
